 (DIY)"Ceska pumpica" made by Aquamen ;) Pogledaj sledeću temu
Pogledaj prethodnu temu
Napiši novu temuOdgovori na poruku
Objavi na Facebook
Poll :: Da li vam se svidja moja tema "Uradi sam" Cesku pumpicu

Da
90%
 90%  [ 97 ]
Ne
3%
 3%  [ 4 ]
Moze to i bolje
5%
 5%  [ 6 ]
Ukupno Glasova : 107


Autor Poruka
Aquamen
Akvarista



Registrovan: 19 Dec 2011
Poruke: 411
Lokacija: Lazarevac

PorukaPoslao: Čet Jan 12, 2012 9:03 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Smile
Zdravo svima

Ovde mozete pogledati kako sam napravio "Cesku vazdusnu pumpicu".

Pumpica se lako pravi, tiha je i sa malo vazduha pokrece veliku kolicinu vode.
100% sigurna za mresne aquarijume i kozice.

PAZNJA:
1.)
Pumpica koju pravim moze kompletno da se rasklopi i cisti ako bude bilo potrebe.
2.)
Za njenu izgradnju nisam koristio nikakav lepak niti silikon.
3.)
Nema cekanja da se osusi, mozete je odmah ugraditi u akvarijum i pustiti u pogon bez brige da ce vasim ribama, puzevima, biljkama ili kozicama nesto skoditi.
4.)
Materijal koji ovoga puta koristim uglavnom se koristi za akvaristiku ili pijacu vodu, tako da mozete bez brige da je koristite u vasem akvarijumu.


Pravio sam i ranije ove pumpice samo na malo drugaciji nacin, bile su dosta glomaznije od sadasnjeg modela.

Ovog puta vam prikazujem moju preradjenu verziju, nacin rada pumpe je ostao isti samo je ovoga puta mnogo lepsa na oko.

Materijal koji sam ovog puta nasao nadmasio je sva moja ocekivanja.

Tako da ce ovo biti moj restajling model, koji vise necu doradjivati. Wink (smatram da je ovog puta savrsena)

Prvom sto nam je potrebno jeste Alat, bez alata nema ni zanata.

Spisak alata je sledeci.


Aku-busilica ili strujna
Noz ili skalper
Olovka
Metar
Burgija fi. 4,5mm
Burgija fi. 1,5mm
i Bonsek (koga sam zaboravio da stavim na sliku)

Sledece sto nam treba jeste materijal za izgradnju pumpe.


Parce cevi za vertikalu pumpe fi.16mm spolja 12mm unutrasnji precnik (mozete koristiti i druge precnike)
Parce cevi za horizontalu pumpe istog precnika
Jedno koleno istog precnika na 90°
Parce cevi veceg precnika fi.28mm spolja. 22mm unutrasnji precnik
2 dihtunga fi. 1/2"cola
Teflon traka
T-komad 4/6mm

Na spisak nije stavljeno crevo i ventil za regulaciju vazduha, smatram da je to sastavni deo pumpe.

To bi uglavnom bilo to, ako ste sve to prikupili mozemo da krenemo sa izgradnjom.


Prvom secemo vertikalnu cev na potrebnu meru (zavisno od vase visine akvarijuma).
Pozeljno je da izlaz bude u nivou vode vaseg akvarijuma, kod mene je to 30cm.


Drugo je horizontalna cev duzine 7-10 cm (po zelji i duze), koju na jednoj strani secemo pod uglom od 45 stepeni.


Obelezite duzinu cevi veceg precnika i na sredini te mere sa razmakom od 0,5-1cm dva prstena oko vertikalne cevi.
Izbusite rupe precnika 1,5mm (najbolje se pokazalo) na ta dva prstena skroz u krug sa malim odstojanjem.


Zatim prelazimo na kratko parce veceg precnika.
Na sredini tog parceta probusimo rupu precnika 4,5mm.


Evo kako treba to da izgleda.


Prelazimo na T-racvu koju ce mo za nase potrebe prepraviti u koleno 90°.
Odlucio sam se za ovaj nesto skuplji T-komad iz razloga sto se i on rasklapa i nemam potrebe nista da lepim na njemu.


Vadimo ovaj deo koji se lako cupa iz T-racve


Umotamo crni deo u malo parce kese i vratimo ga nazad gde je i bio.
Na taj nacin smo zacepili taj izlaz, koji nam je visak.


Skalperom ili nozem secemo deo koji smo zacepili i koji nam vise nece trebati.


Drugi izlaz (gornji na slici) kratimo takodje na debljinu zida od cevi veceg precnika, kod mene je to 2,5mm. (zavisno od debljine zida na vasoj cevi)


Na kraju to izgleda ovako.
Sada smo skrenuli vazduh koji ce kroz njega ici i tako dobili koleno od 90°.



Skraceno parce uguramo u rupu 4,5mm koju smo vec probusili.
Kod mene to sve ulazi fest (tesno) tako da nema potrebe bilo sta lepiti.

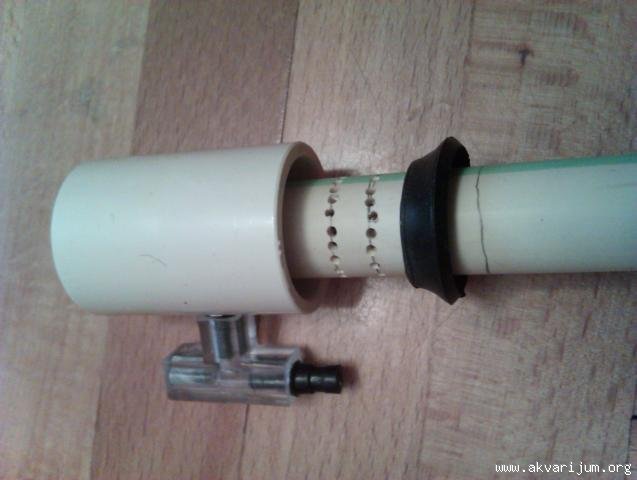

Na kraj cevi gde smo busili dva kruga rupa navlacimo prvu gumici bas kao i na slici.


Zatim ide cev veceg precnika koju naguramo preko gumice, vodite racuna da cev veceg precnika ne predje crtu koju smo obelezili.


Uz pomoc noktiju ili tupe strane noza guramo ravnomerno u krug gumicu u cev veceg precnika. Na slici se vidi kako to na kraju treba da izgleda.
Ja sam nabavio gumice bele boje koje se odlicno uklapaju, ali radi jasnijeg prikaza ovoga puta koristim crne.


Na drugoj strani se lepo vidi prostor oko glavne vertikale koji nam sluzi kao predkomora za vazduh.


drugu gumicu takodje navlacite na cev bas onako kako stoji na slici.


Zatim gumicu prevrnete (izvrnete) da drugu stranu i ponovo ugurate tupim predmetom u cev.


Kada zavrsite to treba da izgleda ovako.


Evo slika sa strane, lepo se vidi da gumice koje dihtuju predkomoru nigde ne vire. Ako ste sve namestili kao sto je na slici predkomora nece gubiti vazduh.


Na drugi kraj (gornji) vertikalne cevi namotajte 1-2 kruga teflon-trake koja sluzi kao dihtung .

Zatim pod malo vecim pritiskom (ne treba mnogo) nagurate koleno od 90°.
Sada u kolenu dihtuje teflon-traka i ne dozvoljava gubitak vode ili vazduha na tom spoju.


Isti postupak treba ponoviti na kratkim pod kosinom odsecenim parcetom.


kratku cev takodje nagurati u drugi kraj kolena


Navucite crevo za vazduh na slobodan prikljucak koji se nalazi na T-racvi i na drugi kraj creva ugradite slavinu radi regulisanja kolicine vazduha i samim tim i protoka vode kroz pumpu.


I to bi uglavnom bilo to dragi prijatelji, ako ste me sve vreme u stopu pratili vasa pumpica je kompletirana i spremna za upotrebu.


Vreme koje je potrebno za izradu ove pumpice je 10 x krace od vremena koje ste upravo proveli citajuci i gledajuci slike o njenoj izradi.

A`ja sam potrosio 100x vise vremena na slikanje i pisanje, nego sto bih potrosio na njeno sklapanje.

Da sam za to vreme pravio pumpice i prodavao, ja bih se obogatio. Wink

PAZNJA:

Na pitanja i sve ostalo vezano za pumpicu odgovaram iskljucivo u temi.

"ceska pumpica na vazduh"

Koja se nalazi u rubrici "Oprema"


http://www.akvarijum.org/forum.....t7881.html

pozdrav svima
Pogledaj profil korisnikaPošalji privatnu poruku
AquaShop
Sponzor






PorukaPoslao: Čet Jan 12, 2012 9:03 pm Snimi Poruku Nazad na vrh

Aquamen
Akvarista



Registrovan: 19 Dec 2011
Poruke: 411
Lokacija: Lazarevac

PorukaPoslao: Sre Feb 01, 2012 2:53 am Snimi Poruku Odgovoriti sa citatomNazad na vrh

Update No.1

Dok sam u kupatilu proveravao lepljene akvarijume igrao sam se malo sa pumpicom i tako sasvim slucajno naleteo na jedan problem.

Trazeci najbolji polozaj za pumpicu u jednom trenutku sam pumpicu potopio malo dublje u akvarijum i protok vode je od jednom prestao.

Sta se desilo ?

Usisna cev je dodirnula staklo na dnu akvarijuma i tako zacepila usis.

Evo prostog resenja za taj poblem.



Stari tip, usisna cev je secena ravno.


Novi tip, usisna cev je secena pod kosinom.


Razlika je mala, ali mnogo znaci.
Karakteristike pumpe se ne menjaju, samo se sigurnost povecava.

Na ovaj nacin usisna cev nece zapusiti ako npr. vakum gumice popuste i pumpa dodirne staklo na dnu.

pozdrav svima
Pogledaj profil korisnikaPošalji privatnu poruku
Aquamen
Akvarista



Registrovan: 19 Dec 2011
Poruke: 411
Lokacija: Lazarevac

PorukaPoslao: Čet Feb 02, 2012 3:05 am Snimi Poruku Odgovoriti sa citatomNazad na vrh

Posto jos uvek u kupatilu testiram akvarijum koji sam lepio, napravicu jedan snimak sa ceskom pumpicom.

Evo sakupio sam neke pumpice koje su ostale od proslog bavljenja akvaristikom pa cu ih uporediti sa Ceskom pumpicom made by Aquamen. Wink

1.)
mala motorna pumpica za fontanu




2.)
Eheim pumpica za akvarijum



3.)
Ceska vazdusna pumpica made by Aquamen Wink


Visina 33cm
Vazdusna pumpa Champion CX-0098 (6 Wati) koristim samo jedan izlaz.

Obratite paznju na sledece:

Zvuk je sve vreme orginalan.
CX-0098 je smanjena na minimum
1:00 gasim Eheim pumpu
2:05 gasim malu pumpu
2:35 pojacavam pumpu za vazduh na maximum od 210L/h
3:00 spustam cesku pumpicu do nivoa vode kako i treba da stoji.
4:00 palim ponovo malu pumpu
4:30 palim ponovo Eheim

[youtube:fb8ce0a054]http://www.youtube.com/v/VVd0WqnKQ2I[/youtube:fb8ce0a054]
Pogledaj profil korisnikaPošalji privatnu poruku
niza92
Akvarista



Registrovan: 02 Jan 2010
Poruke: 169
Lokacija: MAJDANPEK

PorukaPoslao: Čet Feb 02, 2012 1:28 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

ovo je super uradjeno.Svaka cast Bravo
Pogledaj profil korisnikaPošalji privatnu porukuMSN Messenger
igorpeja
Akvarista



Registrovan: 14 Jun 2011
Poruke: 42
Lokacija: Podgorica

PorukaPoslao: Pon Feb 06, 2012 9:30 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Sve POHVALE!
Trebalo je imati strpljenja sve slikati i podijeliti sa nama!
Pogledaj profil korisnikaPošalji privatnu poruku
tane
Akvarista



Registrovan: 30 Dec 2011
Poruke: 20
Lokacija: kursumlija

PorukaPoslao: Sre Feb 08, 2012 11:48 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

koliko ja kao pocetnik shvatam ova pumpica je ekstra u kompletu sa HS filterom, tj. tome i sluzi
Pogledaj profil korisnikaPošalji privatnu poruku
Cyrix
Akvarista



Registrovan: 18 Nov 2011
Poruke: 298
Lokacija: Kraljevo

PorukaPoslao: Čet Feb 09, 2012 5:27 am Snimi Poruku Odgovoriti sa citatomNazad na vrh

pa ne mora samo tome, moze i za spoljni filter. top filter moze da gura isto i td...
Pogledaj profil korisnikaPošalji privatnu porukuPoseti sajt autoraMSN Messenger
Popaj
Akvarista



Registrovan: 06 Apr 2011
Poruke: 940
Lokacija: Beograd

PorukaPoslao: Čet Feb 09, 2012 10:37 am Snimi Poruku Odgovoriti sa citatomNazad na vrh

Bravo, maestreo !Odlična prezentacija za pumpu a i za filter.
Pogledaj profil korisnikaPošalji privatnu poruku
Aquamen
Akvarista



Registrovan: 19 Dec 2011
Poruke: 411
Lokacija: Lazarevac

PorukaPoslao: Čet Feb 09, 2012 2:05 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Hvala svima, vasa podrska mi mnogo znaci. skakutanje

Trudio sam se maksimalno i dosta vremena izgubio slikanjem, snimanjem i pisanjem o ovoj pumpici.

Smatram da je pumpica strasno ekonomicna i za nekoga ko zeli da odrzava vise akvarijuma prava stvar.

Lako i jeftino se pravi, a pare koje se ustede na motornim pumpicama i struji koje one vremenom potrose mogu da se uloze u bolju rasvetu, nove ribice ili novi akvarijum.

@Cyrix

Za spoljni filter nije bas idealno resenje ova pumpica, upravo sam pisao o tome u temi "ceska pumpica na vazduh".

http://www.akvarijum.org/forum.....php?t=7881
Pogledaj profil korisnikaPošalji privatnu poruku
dakillis
Akvarista



Registrovan: 11 Feb 2012
Poruke: 22

PorukaPoslao: Sre Feb 22, 2012 6:39 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Swaka čast druže,ovo mnogo znači svima Smile
Pogledaj profil korisnikaPošalji privatnu poruku
branko97KW
Akvarista



Registrovan: 19 Feb 2012
Poruke: 133
Lokacija: Ladjevci / Kraljevo

PorukaPoslao: Sub Feb 25, 2012 1:55 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Aquamen jel ovo prosirenje i ove rupice daju bolji protok vodi nego kad bi bila naprimer samo 1 cev
Pogledaj profil korisnikaPošalji privatnu poruku
Aquamen
Akvarista



Registrovan: 19 Dec 2011
Poruke: 411
Lokacija: Lazarevac

PorukaPoslao: Sub Feb 25, 2012 4:51 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Preko T-racve koja je ugasena sa jedne strane se pumpa vazduh u siru cev (predkomora) koji posle ravnomerno kroz te sitne rupice prolazi i na putu ga gore dize sa sobom i vodu.
Zato je pumpica tisa od obicne i zbog vise sitnijih mehurica vise vode dize, veliki mehurici vecinom prave vise buke nego sto dizu vodu.
Pogledaj profil korisnikaPošalji privatnu poruku
marjanb021
Akvarista



Registrovan: 10 Feb 2012
Poruke: 129
Lokacija: Novi Sad

PorukaPoslao: Sub Maj 12, 2012 2:28 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Odlichna ideja i jako lepo opisan postupak izrade. Hvala.
Kakve su to cevi shto koristish za pumpicu? Gde se mogu nabaviti?
Pogledaj profil korisnikaPošalji privatnu poruku
Aquamen
Akvarista



Registrovan: 19 Dec 2011
Poruke: 411
Lokacija: Lazarevac

PorukaPoslao: Sub Maj 12, 2012 8:31 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Cevi mogu da se nadju u bolje opremljenim radnjama za vodovod i kanalizaciju, malo radnji ih drzi tako da morate traziti.
Dihtunge takodje tamo mozete kupiti, dimenzije su 3/4" i koriste ih vecina kucnih slavina.
Cevi se inace koriste za kucnu instalaciju vodovodne mreze tako da ribama nema sta da skodi.
Samo da napomenem da se ove cevi spajaju specijalnim lepkom koji vam naravno za izradu ove pumpice nije potreban.
Mnogi ove cevi mesaju sa mnogo debljim plasticnim cevima koje se spajaju pomocu "pegle" (razgrevanjem).
Pogledaj profil korisnikaPošalji privatnu poruku
Cyrix
Akvarista



Registrovan: 18 Nov 2011
Poruke: 298
Lokacija: Kraljevo

PorukaPoslao: Ned Maj 13, 2012 1:02 am Snimi Poruku Odgovoriti sa citatomNazad na vrh

da, da... ja vidim da kad sam ja pravio ovo nije imalo sile da spojim to kao sto si opisao. pribegao sam drugom resenju, zahteva jos malo alata i vicnosti ali daje vrlo lepo i kompaktnije resenje. isekao sam cevi pod 45* i zavario lemilicom.
Pogledaj profil korisnikaPošalji privatnu porukuPoseti sajt autoraMSN Messenger
Prikaži poruke iz poslednjih:
Napiši novu temuOdgovori na poruku
 Skoči na:

Srodne Teme
Tema Autor Forum Odgovori Poslao
Nema novih poruka Voda - kristalno cista ili u "bo... Lenji Lisac Razno 3 Sre Avg 28, 2019 12:16 am Pogledaj zadnje poruke
Nema novih poruka Eleocharis acicularis ,,Mini", k... VilenjakBg Tražnja 0 Sub Dec 29, 2018 10:47 am Pogledaj zadnje poruke
Nema novih poruka Bucephalandra "Wavy green" ... Aquamaniac Ponuda 0 Pet Nov 09, 2018 9:02 am Pogledaj zadnje poruke
Nema novih poruka Pomoc oko "cistaca" i biljaka Beg Akvarijumi 4 Sre Okt 24, 2018 7:43 pm Pogledaj zadnje poruke
Nema novih poruka Bucephalandra "Wavy green" Aquamaniac Ponuda 0 Čet Okt 04, 2018 7:46 am Pogledaj zadnje poruke

Linkovi: MyCity  Moj biljni akvarijum  Vaš Sajt  Pirane  Vaš Sajt  Vaš Sajt




eXTReMe Tracker
Powered by Akvaristika
rss
Creative Commons License
