 Moja led rasvjeta 3w čipovi oko 60W Pogledaj sledeću temu
Pogledaj prethodnu temu
Napiši novu temuOdgovori na poruku
Objavi na Facebook
Autor Poruka
brankorad
Akvarista



Registrovan: 18 Jan 2015
Poruke: 86
Lokacija: Banja Luka

PorukaPoslao: Sre Sep 21, 2016 11:43 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Konačno sam uhvatio malo vremena da napišem nešto vezano za moju led rasvjetu.
Cilj mi je bio da napravim nešto dobro, a za malo para.
Akvarijum je 90x40x40 sa spoljnim filterom od 11cm. Ranije sam imao neku neonsku rasvjetu, ali nije to bilo to.
Prvo sam pokušao sa 10w čipovima. Koristio sam 4 komada white 6500K i po 1 red i 1 blue kao za rast bilja. Ovi čipovi su se mnogo grijali, ali su biljke super rasle. Ovo je bilo relativno jeftino, ali je na kraju sve pocrkalo od temperature.
Kao i velika većina ljudi sa ovih prostora prvo nešto zajebeš pa počneš da čitaš Smile .
Skontam da ljudi koriste 3w led zbog dobrog odnosa svjetla i grijanja.
Cree diode i driveri su mi bile preskupi za početak sa neizvjesnim krajem, pa sam naručio noname, kao epiled - epistar sa eb.
Malo sam lutao sa brojem dioda, optikom, lumenima, rasporedom i napajanem istih. Generalno mnogo sam se igrao, kako šta da uradim.


Došao sam blizu kraja, mnogo sam zadovoljan, ali ovo još uvijek nije završeno.
Na jednom stranom forumu sam naletio na neku diy vitrea kopiju i vodio sam se tim. Možda ovo sve jednog dana i ubacim u neki pleksi.

Odlučio sam se da te 3w čipove postavim na 3 aluminijumska profila dužine 95cm. Na vanjskim profilima su bijele diode 6500K i 10000K, a u sredini su deep red, royal blue, i ljubičaste full spectrum sve diode su na malim alu hladnjacima. Nešto dioda je kupljeno na eb aukcijama, a nešto regularno.
Što se tiče napajanja tu je prvo bilo pc napajanje, kasnije sam nabavio 3 drivera za 6-10 3w čipova, a na kraju sam uzeo 1 driver za 18-30 3w čipova. Mislim da su ovi driveri bolje rješenje od pc napajanja jer rade tako što daju konstantnu struju, oko 600mA i čipovi se manje griju i nema gubitaka na otpornike. Možda su čak bolji ovi za 6-10 čipova je daju malo jaču struju, a i ako crkne jedan driver ili dioda ostaje dovoljno svjetla dok ne stigne rezerva iz prc-a .


Bijele čipove sam rasporedio na 10cm, jedan 6500K pa 10000K naizmjenično. S obzirom da mi ne treba svjetlo iznad filtera trenutno zadnje bijele diode sam izostavio. Na prednjem profilu je 8 bijelih dioda (biće 9 + 1), na zadnjem 9 (+1), a u sredini 11 (+1) crvenih, plavih i ljubičastih. Koristio sam termalnu pastu za poboljšanje prenosa temperature na alu hladnjak tj. profil, a čipovi su lijepljeni sa loctite super gel ljepilom. Svi čipovi su lemljeni u seriju i nakačeni na 18-30 3W driver.
Što se tipe srednjeg profila na njega sam postavljao prvo crvene i plave čipove, a kasnije sam 3 crvena zamijenio sa 3 ljubičasta čipa. Zbog precrvene boje kompletne rasvjete sam se malo igrao sa pozicijama čipova. Pokušao sam da ih grupišem-približim tako da plava malo neutrališe crvenu i tu je razmak između crvenih i plavih čipova 6cm, a između tih grupa 11cm.
Nisam primjetio neku razliku između crvenih i ljubičastih čipova što se biljaka tiče. Mislim da ljubičasti daju jače i našem oku ljepše svjetlo pa ću u dogledno vrijeme da zamijenim sve crvene čipove. Inače ti crveni čipovi se napajaju sa 2,2v , a bijeli, plavi i ljubičasti sa 3,3 do 3,7v , optimalna struja je oko 600 mA.
Za čipove sam prvo naručio optiku od 60 stepeni, kasnije od 120 , a idealno bi bilo 90 jbg. Da bih umanji efekat treperenja vode optiku sam zamutio šmirglanjem. Time sam stvarno mnogo umanjio treperenje , ali i jačinu svjetla.
Da bi se postavila optika mora se voditi računa o debljini žice, kao i o tome da se lemi na nožice od čipa, a ne na male alu hladnjake. Žice sam provlačio kroz kanale na alu nosaču ili sam bušio nosač ( vidi se na prvom nosaču) .





Posle par mjeseci korišćenja mogu reći da sam prezadovoljan sa ovom rasvjetom. Biljke sada stvarno dobro napreduju.
Imam od ranije problema sa crnom bradatom algom i zelenom čupavom (fuzz) . Smatram da to nema veze sa ovim svjetlom već sa lošom filtracijom i slabom prihranom bilja. Za sada ih kontrolišem sa 3% hidrogenom i ide na bolje. Trudim se da popravim filtraciju i prihranu i da skroz eliminišem te alge.

Kao što sam već napisao cilj je bio jeftina , a dobra rasvjeta, za sada mislim da sam uspio. Led može da bude jeftin, a može da bude i mnogo skup. Da sam radio sa cree čipovima i meanwell driverima sa odgovarajućim kontrolerima ovo bi vjerovatno bilo mnogo kvalitetnije, ali i dosta skuplje. Možda to i pokušam jednog dana.

Moram da se zahvalim i članu cvelegoa na savjetima.

Ako nekome bude šta nejasno ili ako neko ima neki dobar savjet tu sam.
Pogledaj profil korisnikaPošalji privatnu poruku
AquaShop
Sponzor






PorukaPoslao: Sre Sep 21, 2016 11:43 pm Snimi Poruku Nazad na vrh

nikouro
Urednik
Urednik



Registrovan: 14 Feb 2010
Poruke: 6466
Lokacija: Beograd - Urosevac 19.12.1973g.

PorukaPoslao: Čet Sep 22, 2016 10:47 am Snimi Poruku Odgovoriti sa citatomNazad na vrh

Lepo i pedatno. Ono sto me interesuje jeste koje si ledove koristio, i da li si ih nehotice redjao ili po nekoj semi ?
Pogledaj profil korisnikaPošalji privatnu poruku
Serene Sky
Akvarista



Registrovan: 13 Nov 2013
Poruke: 790
Lokacija: Valjevo

PorukaPoslao: Čet Sep 22, 2016 12:37 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Jel optika tir ili obična sočiva?
Pogledaj profil korisnikaPošalji privatnu porukuPošalji email
brankorad
Akvarista



Registrovan: 18 Jan 2015
Poruke: 86
Lokacija: Banja Luka

PorukaPoslao: Čet Sep 22, 2016 7:52 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

3w čipovi su sa eb, ako se smiju kačiti linkovi nije problem da ih ubacim ili se javite.

Raspored led čipova nije nasumčan. S obzirom da je alu profil dugačak 95 cm išlo je ovako :
2.5 , 12.500 , 22.500 , 32.500 , 42.500 , 52.500 , 62.500 , 72.500 , 82.500 , 92.500 cm.
Ovaj raspored je što se tiče bijelih čipova. Jedan 6500K pa jedan 10000K i tako do kraja.
Možda se ovo moglo uraditi i drugačije. Neka moja logika je da bi na krajevim trebalo malo gušće postaviti čipove jer sredinu pokriva više čipova. To mi je bilo komplikovano za računanje, a nisam tako nešto ni viđao na gotovim proizvodima.
Napravio sam i neki excel fajl za računanje pozicija, ali nemam pojma kako da ga ubacim ovdje. Ako nekome treba mogu poslati na mail.
Ovaj srednji red je drugačiji , mislim da sam napisao gore kako sam rasporedio čipove.

Optika je obična. Naizmjenično 120 i 60 stepeni. To mi je ispala najskuplja stavka, uzimao sam po 50 komada i tu sam se najviše zeznuo. Trebao sam uzeti 90 stepeni i verziju sa okvirom u boji da ne rasipa svjetlo sa strane.
Pogledaj profil korisnikaPošalji privatnu poruku
brankorad
Akvarista



Registrovan: 18 Jan 2015
Poruke: 86
Lokacija: Banja Luka

PorukaPoslao: Čet Okt 06, 2016 11:36 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Radio sam neko testiranje optike pa da podijelim rezultate sa vama.
Testirao sam čipove 3W white 10000K i 3w full - spectrum ljubičasto svjetlo za rast biljaka. Optike su te sa gornjih slika od 60 i 120 stepeni.
Neke optike sam šmirglao vodobrusnim papirom, a neke običnim grubim.
Podaci su mjereni sa android aplikacijom lux meter, visina između telefona i diode je bila 42-43cm.
Malo je nezgodno prikazati podatke bez tabele, ali nadam se da ćete se snaći.

3w white
struja mA 550 600 650 700
optika stepeni
No opt 465 486 530 560
No opt offset 350 370 390 430
No opt offset impact 115 116 140 130
120 clear 1280 1370 1460 1510
120 blur 880 1050 1180 1270
120 blur light 1135 1210 1290 1360
120 offset blur light 750 830 910 950
120 offset impact 385 380 380 410
120 blur hard 800 850 880 930
60 clear 2500 2700 2950 3300
60 blur 1730 1800 1960 2050
60 offset blur light 910 940 980 1040
60 offset impact 820 860 980 1010
60 blur hard 1450 1535 1640 1700

3w full spectrum
struja mA 550 600 650 700
optika stepeni
No opt 120 130 145 160
No opt offset 105 110 120 135
No opt offset impact 15 20 25 25
120 clear 340 360 380 400
120 blur
120 blur light 380 390 415 420
120 offset blur light 345 355 380 390
120 offset impact 35 35 35 30
120 blur hard
60 clear
60 blur 420 455 485 510
60 offset blur light 385 410 435 470
60 offset impact 35 45 50 40
60 blur hard

Neki zaključak je bez optike ni u ludilu.
Iznenadilo me je da sam kod 3w full spectrum čipa dobio jaču svjetlost sa blago zamućenom optikom nego sa čistom.
Nisam očekivao tako slabu svjetlost ovih full spectrum čipova. E sad možda to svjetlo što oni daju, biljke bolje vide nego moj telefon, a po svemu što sam do sada uradio mislim da im baš odgovara to svjetlo.
Pogledaj profil korisnikaPošalji privatnu poruku
brankorad
Akvarista



Registrovan: 18 Jan 2015
Poruke: 86
Lokacija: Banja Luka

PorukaPoslao: Čet Okt 06, 2016 11:41 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

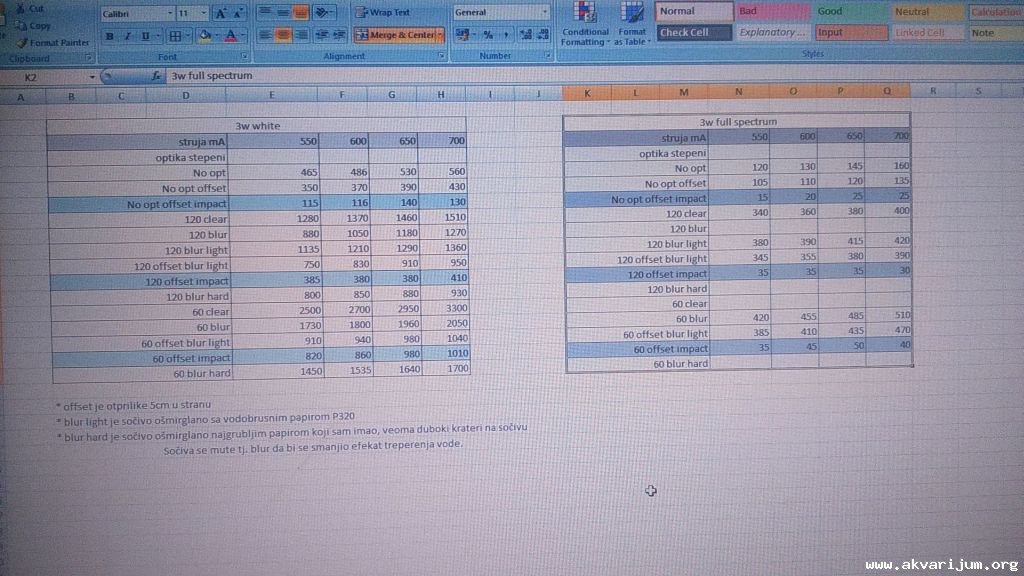

Možda je bolje pogledati sliku, ova tabela se skroz raspala u poruci.

Pogledaj profil korisnikaPošalji privatnu poruku
cvelegoa
Akvarista



Registrovan: 22 Jun 2013
Poruke: 220
Lokacija: Aleksinac

PorukaPoslao: Pet Okt 07, 2016 5:52 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Odlican primer kako se radi rasveta sa le diodama u kucnoj varijanti. LED rasveta tek zauzima svoje mesto kao buducnost celokupne rasvete u svetu pa tako i u akvaristici i zato je za sada jos uvek mnogima preskupa i nedostupna ali napredak u toj tehnologiji nastoji da bude pristupacna svima...
Mora se obratiti paznja da nije ovo neonka pa je sve fabricki odradjeno i samo stavi.. ne, le diode gore spomenute su deo da tako kazem "sijalice" i moraju se odraditi neki koraci ka konacnom cilju pravljenja same "sijalice"...
LED rsveta ovog tipa se ne pravi za jedan dan... potrebno je dosta vremena i strpljenja. Treba prikupiti sto vise informacija kako bi krajnji rezultat bio pogodan nasem cilju..

Elem, ono sto bih ja ovoj rasveti dodao je izgled... Da sve to lepo upakujes i da bude kao fabricka LED rasveta Very Happy
Sto se tice procesa izrade odradio si sve kako bih i ja, osim sto ja ne koristim plave i crvene diode vec samo full spectrum diode. Kolimatori su obavezni i to sam uvideo ubrzo nakon pravljenja svoje rasvete iz drugog puta... Najvise su potrebni kod akvarijuma vece visine i optimalan ugao je 90 stepeni...
Nemam vremena ni da nahranim ribice a kamoli da se ponovo posvetim u potpunosti akvarijumu a zarku zelju imam i nekoliko tutorijala da obesim na forum kako bih ja uradio rasvetu sa LE diodama.. mozda uskoro Very Happy
Pogledaj profil korisnikaPošalji privatnu poruku
nikouro
Urednik
Urednik



Registrovan: 14 Feb 2010
Poruke: 6466
Lokacija: Beograd - Urosevac 19.12.1973g.

PorukaPoslao: Pet Okt 07, 2016 6:37 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Tesko je naci korisnu kutiju u kojoj bi se upakovala rasveta iz kucne radinosti a da je konacni izgled priblizan kupovnoj. Ovo sa monitorima donekle zavrsava posao ( ko razume, razume ), ali nije resenje za duge akvarijume. Najbolje je najjednostavnije resenje. Ovo gore je ... malo grubo ali jednostavno resenje.
Hladnjaci, kuleri ili promaja je dobro dosla. Aluminijum se greje od ledica.
FULL spektrum je za sada pokazao dobre rezultate. Imam je i ja u mojoj rasveti i ... nije lose Smile . Sa druge strane igranje sa crvenom i plavom u pravilnom odnosu sa 6 000K i 10 000 K daje veoma dobru rasvetu za biljni akvarijum. MIslim da bi mogle i zahtevnije biljke da se gaje pod ovakvom rasvetom. Kod mene nema prihrane, ni CO2 ali biljke za sada napreduju.
LED ... igra bez granica. Toliko tekstova a malo resenja. Ima par dobrih sa konkretnim rezultatima gde se jasno vidi napredovanje biljaka ali veoma sturim podacima o vrsti i broju cipova.
Pogledaj profil korisnikaPošalji privatnu poruku
brankorad
Akvarista



Registrovan: 18 Jan 2015
Poruke: 86
Lokacija: Banja Luka

PorukaPoslao: Pon Sep 25, 2017 1:29 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Da vidite kako to izgleda nakon godinu dana.
Opet sam malo nešto mijenjao, najviše optike. Sad je većinom 90 stepeni.
Imao sam 2-3 problema zbog toga što mi je ovo upalo u vodu pa se javila korozija.

Pogledaj profil korisnikaPošalji privatnu poruku
cvelegoa
Akvarista



Registrovan: 22 Jun 2013
Poruke: 220
Lokacija: Aleksinac

PorukaPoslao: Pon Sep 25, 2017 9:21 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Fino izgleda.
Kod mene je situacija jako dobra, od kako koristim led, nemam problema sa algama, mada koristim i algicid preventivno u veoma malim kolicinama pri promeni vode.
Biljke su mi ok, jedino me echinodorus kleine bar zeza pa nikako da krene, dok ostalo "cepa". Alternateru sisam na 2-3 nedelje..
Sve u svemu jako sam zadovoljan led rasvetom, a vidim da se i tebi dopala Very Happy
Pogledaj profil korisnikaPošalji privatnu poruku
brankorad
Akvarista



Registrovan: 18 Jan 2015
Poruke: 86
Lokacija: Banja Luka

PorukaPoslao: Ned Apr 07, 2019 10:39 pm Snimi Poruku Odgovoriti sa citatomNazad na vrh

Da prikažem sadašnje stanje. Malo ljepše upakovano, suština ista.
Efekat vidljiv 😉
